치과에 내원했을 때 벽면 안내 자료나 병원 홈페이지에서 본 파노라마 방사선 사진은 처음에는 ‘치아 전체를 한 번에 찍은 사진’처럼 보였다. 그러나 공개 교육 자료를 자세히 살펴보니 실제 치열을 그대로 옮긴 사진이라기보다, 3차원 구조를 2차원 화면으로 바꾸는 투영의 결과에 더 가깝다고 판단했다. 특히 앞니는 실제보다 길거나 짧아 보이고, 어금니 사이 공간은 겹쳐 보이며, 사랑니 주변은 앞뒤 위치가 한눈에 분명하지 않은 경우가 있었다. 이 관찰은 ‘영상이 다르게 보인다’는 막연한 느낌을 넘어, 어떤 방향으로 정보가 변형되는지 따져 볼 필요를 느끼게 했다.

대한치과의사협회와 서울대치과병원 등 공개 교육 자료에 제시된 파노라마 예시 2개를 비교할 때, 나는 왜곡이 의심되는 부위를 앞니부·소구치부·대구치부로 나누어 표시했다. 첫 번째 예시에서는 상하 앞니의 길이 비율이 실제 해부학 그림보다 불균형하게 보였고, 두 번째 예시에서는 소구치와 대구치 인접면이 겹쳐 보여 치아 사이 경계가 불분명했다. 또 일부 제3대구치 부위는 실제보다 뒤쪽 또는 비스듬한 방향에 있는 것처럼 읽힐 가능성이 있었다. 이를 통해 왜곡을 한 단어로 묶기보다 길이 방향 확대·축소, 수평 방향 겹침, 앞뒤 위치 판단 오차로 나누어 보아야 한다고 정리했다.

이 지점에서 수업 시간에 배운 정사영 개념이 바로 연결되었다. 정사영은 공간의 도형을 평면에 수직으로 옮겨 나타내는 방식인데, 치아처럼 길쭉한 입체 구조가 영상면에 대해 비스듬하면 실제 길이와 영상 길이가 같을 수 없고, 나란한 구조끼리도 평면 위에서는 더 가까워지거나 겹쳐질 수 있다. 즉 파노라마 영상은 단순히 ‘치아를 찍은 결과’가 아니라, 치아의 방향과 영상면의 관계가 반영된 기하학적 결과물이라고 볼 수 있다.^[2][6]

이에 따라 이번 탐구의 핵심 질문을 다음과 같이 1문장으로 정리했다. 입체 치아가 평면 영상으로 바뀔 때 치아 축의 기울기와 영상면의 관계에 따라 왜 길이와 각도가 실제와 다르게 보이는가? 또한 세부 질문도 두 가지로 좁혔다. 첫째, 치아 장축이 영상면에 비스듬할수록 길이 왜곡은 어느 방향으로 커지는가? 둘째, 인접 치아의 공간적 위치 차이는 평면 영상에서 어떤 방향의 겹침과 위치 오차로 나타나는가?

이처럼 주제를 넓은 ‘치과 영상의 왜곡’이 아니라, 파노라마 영상의 투영 왜곡이 보철 진단과 위치 판단에 주는 영향으로 한정했다. 이후에는 교과서의 정사영, 삼수선 정리, 직선과 평면의 위치 관계를 이용해 왜곡의 원리를 설명하고, 공개 자료와 학술 문헌을 통해 부위별 왜곡 방향을 비교해 보고자 했다.

1절에서 파노라마 영상이 실제 치아의 단순 복사본이 아니라 투영 결과라는 점을 확인한 뒤, 그 원리를 교과서 개념으로 다시 해석해 보았다. 먼저 직선과 평면의 위치 관계는 공간에서 한 직선이 평면에 포함되거나, 평행하거나, 한 점에서 만난다는 내용이다. 이를 치과 영상에 대응하면 치아의 길게 뻗은 방향은 하나의 직선, 영상이 맺히는 수용면은 하나의 평면으로 생각할 수 있다. 치아 장축이 영상면에 거의 수직인 경우와 비스듬히 만나는 경우는 영상 정보가 남는 방식이 다를 것이므로, 이 관계가 왜곡 해석의 출발점이 된다.

다음으로 정사영은 공간 도형을 평면 위에 수직으로 옮긴 모습이다. 치아 장축의 실제 길이를 $L$ mm, 치아 장축과 영상면이 이루는 각을 $\theta$라 두면, 단순화한 모형에서는 평면에 남는 길이 성분이 각도에 따라 달라진다고 볼 수 있다. 넓이에 대해서는 교과서에서

로 나타내며, 여기서 $S$는 원래 넓이, $S_{proj}$는 정사영된 넓이, $\theta$는 도형과 평면이 이루는 각이다. 나는 이 식을 그대로 치아 길이에 대입하기보다, 기울기가 커질수록 평면에 보존되는 정보가 줄고 눌려 보일 수 있다는 해석 틀로 사용했다. 즉 치아가 영상면에 비스듬할수록 길이 차이뿐 아니라 인접 구조의 간격도 압축되어 보일 가능성이 커진다.

이를 간단한 도식으로 그려 보면 차이가 더 분명하다. 치아 장축을 직선 $l$, 영상 수용면을 평면 $\alpha$로 둘 때, $l \perp \alpha$에 가까우면 영상에서 장축 방향 정보가 비교적 안정적으로 보인다. 반대로 $l$이 $\alpha$와 사선으로 만나면, 평면에 남는 성분과 사라지는 성분이 갈라져 실제보다 짧아 보이거나 주변 치아와 겹쳐 보일 수 있다. 아래 표는 탐구에 사용한 해석 모델을 정리한 것이다.

삼수선 정리는 여기서 왜곡의 ‘방향’을 읽는 기준이 되었다. 평면 밖의 한 점에서 평면으로 내린 수선과, 그 수선의 발에서 평면 위 직선에 내린 수선의 관계를 이용하면, 공간에서의 기울기가 평면 위 어느 방향 변화로 나타나는지 연결할 수 있다. 즉 치아 축이 단순히 기울어졌다는 사실만으로는 부족하고, 그 기울기가 영상면 위에서 좌우 겹침으로 보일지, 길이 변화로 보일지를 구분해야 한다. 나는 이를 삼수선 정리로 이해했다.^[2]

결국 이 절에서 세운 모델은 이후 사례 비교의 공통 기준이 된다. 치아 장축, 영상면, 방사선 경로를 각각 직선과 평면의 관계로 바꾸어 보면, 파노라마 영상의 왜곡은 우연한 오류가 아니라 기울기와 투영 방향이 만들어 낸 결과로 해석할 수 있다. 다음 절에서는 이러한 투영 이해가 실제 치과 판독, 특히 보철 계획과 위치 판단에서 왜 중요한지 진로와 연결해 살펴보았다.

2절에서 정사영과 삼수선 정리로 영상 형성 구조를 설명한 뒤, 이 수학적 해석이 실제 치과 진료에서 어떤 의미를 갖는지 확인하고자 했다. 국가건강정보포털과 서울대치과병원 공개 자료를 살펴보면, 파노라마 방사선 사진은 전체 치열을 한 번에 확인하고, 매복치나 사랑니의 위치를 대략적으로 파악하며, 치조골 상태나 턱뼈 전반을 점검하는 데 널리 활용된다. 즉 이 영상은 단순 참고용 사진이 아니라, 진단의 첫 단계에서 전체 구조를 읽는 도구로 사용된다고 볼 수 있다.

이번 탐구에서는 그중 보철 계획과 매복치 위치 판단 두 상황에 주목했다. 보철에서는 임플란트나 보철물 계획 전 치아 사이 간격, 치조골 높이, 주변 구조의 배치를 읽어야 한다. 그런데 파노라마 영상에서 길이 방향 확대·축소가 생기면 실제보다 골 높이가 충분해 보이거나 부족해 보일 수 있어, 영상만 그대로 믿으면 판단 오차가 생길 수 있다.^[6] 매복치나 제3대구치 위치 판단에서는 주변 치아와의 겹침, 앞뒤 깊이 정보의 손실이 더 큰 문제가 된다. 영상에서 가까워 보인다고 해서 실제로 같은 평면에 있는 것은 아니므로, 단순한 2차원 인상만으로 위치를 단정하면 오판 가능성이 있다.^[4]

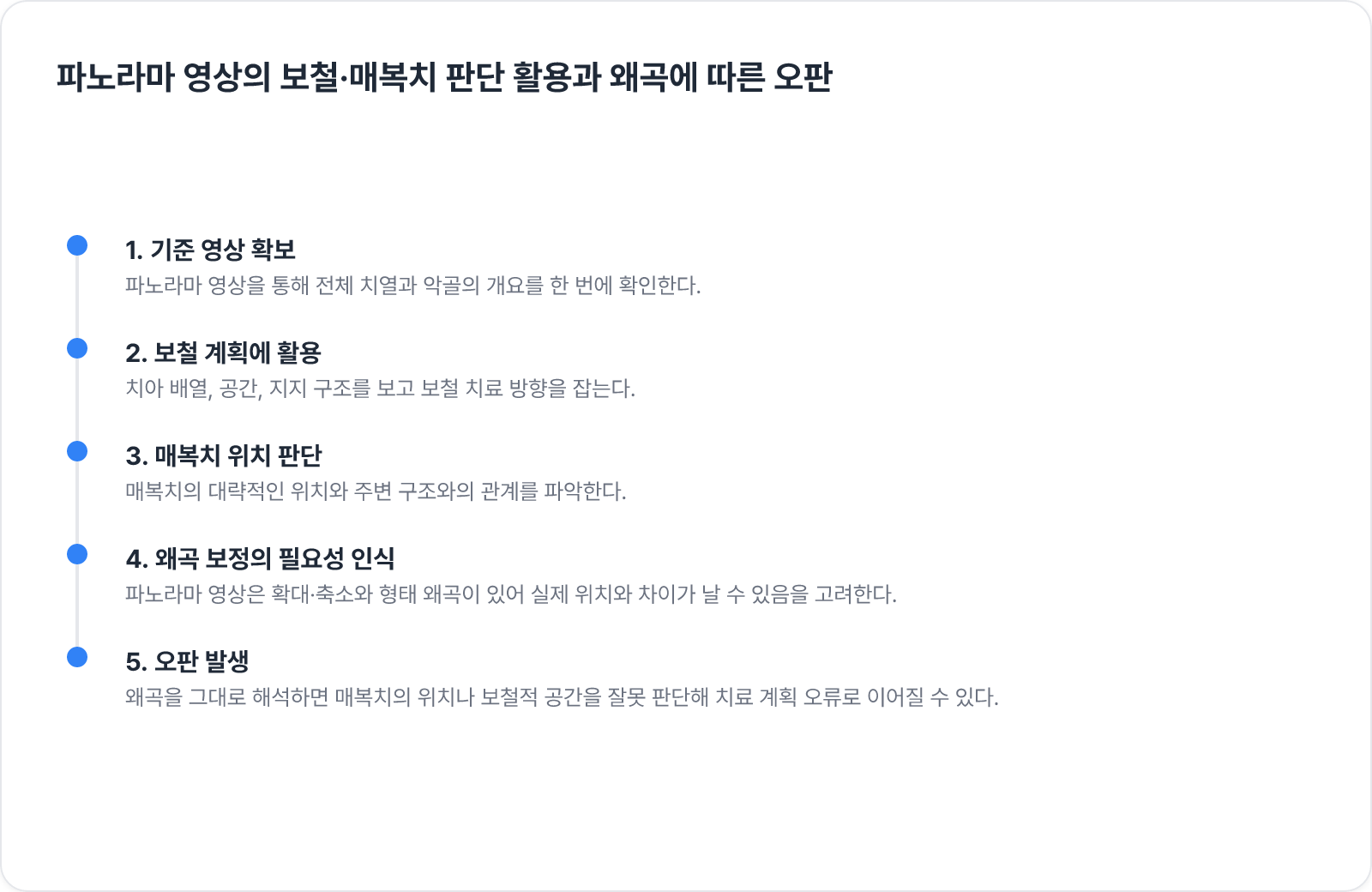

아래 표는 두 상황에서 투영 왜곡이 어떤 판단 오류로 이어질 수 있는지를 비교한 것이다.

이 비교를 통해 나는 치과의사가 영상을 해석할 때 ‘보이는 모양’을 곧바로 ‘실제 모양’으로 받아들여서는 안 된다고 판단했다. 파노라마 영상은 전체 구조를 빠르게 파악하는 데 유용하지만, 그 안에는 투영 과정에서 생긴 변형이 섞여 있다. 따라서 판독은 단순 시각 확인이 아니라, 어떤 정보가 실제 구조를 반영하고 어떤 정보가 투영 때문에 변했는지 가려내는 과정이다. 이 점에서 영상 판독은 수학적 투영을 읽는 행위라는 해석이 가능했다.

진로 측면에서도 이 관점은 의미가 컸다. 나는 처음에 치의학을 치료 기술과 술식 중심으로 생각했지만, 이번 자료 조사 후에는 영상 판독과 판단 자체가 중요한 전문성이라는 점을 알게 되었다. 특히 파노라마 영상의 한계를 이해하고 필요할 때 추가 영상을 고려하는 태도는, 치과의사가 단순히 장비 결과를 보는 사람이 아니라 공간 정보를 해석하는 판단자임을 보여 준다. 다음 절에서는 이러한 관점을 바탕으로 실제 왜곡 사례를 앞니·소구치·대구치 영역으로 나누어 비교하고, 그 차이를 수학적으로 해석해 보고자 했다.
