통합과학 수업에서 규소가 반도체의 핵심 재료라는 사실을 배웠을 때, 처음에는 ‘전자기기에 널리 쓰이므로 전류도 잘 흐를 것’이라고 단순하게 생각하였다. 그런데 교과서에서는 순수한 규소가 금속처럼 전류를 잘 흐르게 하는 물질이 아니라, 도체와 부도체의 중간 성질을 가지며 불순물 첨가에 따라 전도성이 크게 달라진다고 설명한다. 같은 규소가 어떤 상태에서는 전류가 잘 흐르지 않고, 또 어떤 상태에서는 소자 재료로 매우 중요해진다는 점이 탐구의 출발점이 되었다.

특히 규소는 4개의 원자가전자를 이용해 주변 규소 원자와 공유 결합을 형성한다는 내용을 배우면서, 전자가 결합에 묶여 있다면 왜 전류가 쉽게 흐르지 않는지 더 구체적으로 이해하고 싶어졌다. 전류는 결국 이동 가능한 전하의 흐름인데, 규소 결정 안의 전자들이 대부분 결합 유지에 사용된다면 자유롭게 움직일 수 있는 전하의 수가 제한될 것이라는 생각이 들었다. 이에 따라 탐구 문제를 ‘규소의 공유 결합 구조는 전자의 자유로운 이동을 어떻게 제한하며, 불순물 첨가가 그 상태를 어떻게 바꾸는가’로 구체화하였다.

또한 교과서에서는 ‘불순물을 넣으면 전도성이 커진다’는 결과가 제시되지만, 왜 그런 변화가 나타나는지에 대한 구조적 설명은 짧게 다뤄진다. 나는 이 부분을 단순 암기로 남기지 않고, 규소의 결합 구조와 전하 이동의 관점에서 이해할 필요가 있다고 보았다. 즉, 불순물이 단순히 섞여 들어가는 것이 아니라 규소 격자 안에서 전자 수의 균형과 전하 운반자의 종류를 바꾸기 때문에 전기적 성질이 달라진다고 가정하고 이를 다음 섹션에서 교과 개념으로 정리하고자 했다.

이 주제가 특히 의미 있었던 이유는 나의 진로 관심인 화학공학과 직접 연결되기 때문이다. 화학공학은 물질을 단순히 만드는 데 그치지 않고, 조성·구조·공정을 미세하게 조절하여 원하는 기능을 설계하는 학문이다. 규소에 아주 적은 양의 다른 원소를 넣는 것만으로 전도성이 크게 변한다는 사실은, 작은 조성 변화가 큰 기능 차이로 이어지는 소재 설계의 핵심 원리를 보여 준다. 따라서 이번 탐구는 반도체를 외우는 학습이 아니라, 화학 결합이 실제 산업 소재의 성능으로 이어지는 과정을 이해하는 첫 단계라는 점에서 의미가 있다.

앞선 섹션 1에서 제기한 질문을 바탕으로, 먼저 규소의 전도성 변화를 공유 결합 구조에서 이해할 필요가 있다. 규소 원자는 최외각에 4개의 원자가전자를 가지며, 결정 속에서는 주변의 규소 원자 4개와 각각 전자쌍을 공유하여 안정한 격자를 이룬다. 이러한 구조에서는 많은 전자가 원자 사이의 결합을 유지하는 데 사용되므로, 금속처럼 전자가 전체 구조를 자유롭게 이동하기 어렵다. 따라서 순수한 규소는 고체 상태에서 전하 운반자가 매우 많지 않아 상온에서 전류가 아주 잘 흐르지는 않는다^[1].

전기 전도도를 정량적으로 보면, 전류 밀도 $J$는 전기장 $E$에 비례하여 $J=\sigma E$ 로 나타낼 수 있다. 여기서 $J$의 단위는 $\mathrm{A/m^2}$, $E$의 단위는 $\mathrm{V/m}$, $\sigma$는 전기 전도도($\mathrm{S/m}$)이다. 반도체에서는 전도도가 전하 운반자의 수와 이동 정도에 따라 달라지며, $\sigma=q(n\mu_n+p\mu_p)$ 로 정리할 수 있다. 여기서 $q$는 기본 전하량($1.6\times10^{-19}\ \mathrm{C}$), $n$은 자유 전자 농도($\mathrm{cm^{-3}}$ 또는 $\mathrm{m^{-3}}$), $p$는 정공 농도, $\mu_n$, $\mu_p$는 각각 전자와 정공의 이동도이다. 순수 규소에서는 $n$과 $p$가 모두 매우 크지 않기 때문에 $\sigma$가 제한된다^[2].

불순물 첨가는 바로 이 $n$ 또는 $p$를 바꾸는 과정으로 이해할 수 있다. 규소에 5가 원소를 넣으면, 네 개의 전자는 주변 규소와 결합을 만드는 데 쓰이고 한 개의 전자가 상대적으로 남게 된다. 이 전자는 비교적 쉽게 이동 가능한 자유 전자가 되어 전자 농도 $n$을 증가시키며, 이런 반도체를 N형 반도체라고 한다. 반대로 3가 원소를 넣으면 결합에 필요한 전자가 하나 부족해져 전자가 비어 있는 자리, 즉 정공이 만들어진다. 정공은 실제 입자는 아니지만 전자가 빈자리를 메우며 연쇄적으로 이동한 결과 전하가 움직이는 것처럼 작용하므로, 정공 농도 $p$가 증가한 P형 반도체가 된다^[1][2].

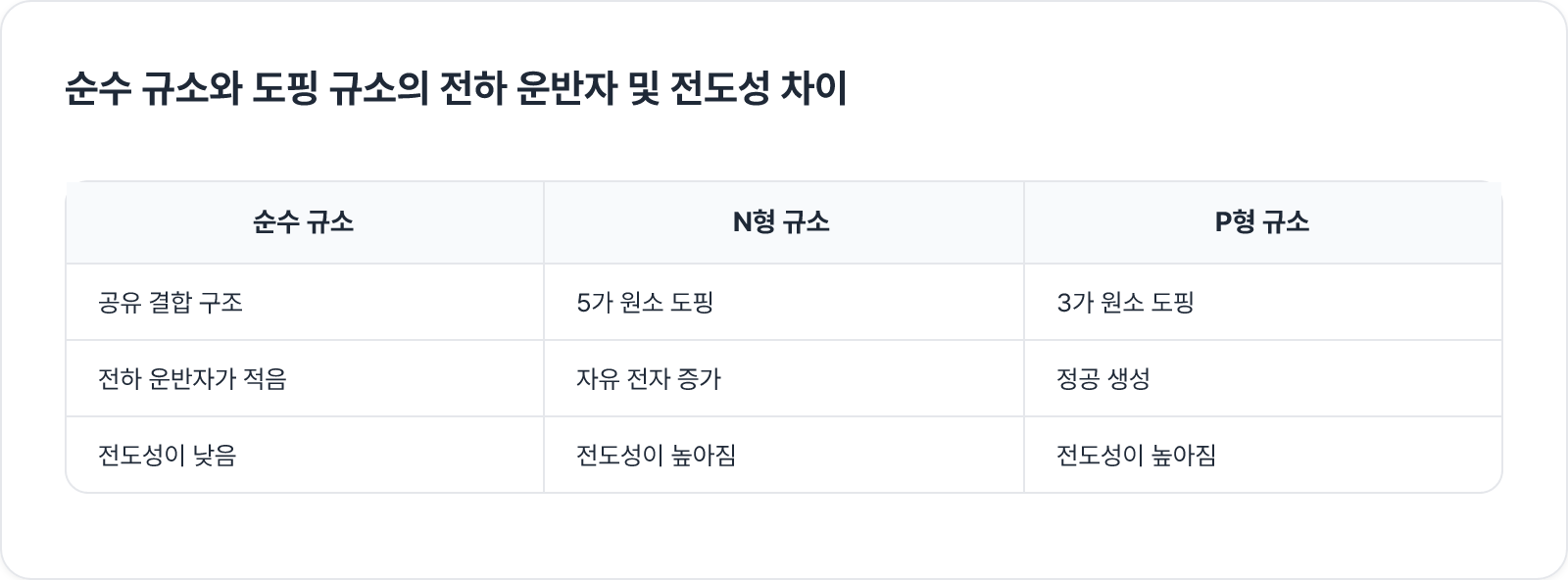

이를 교과 개념 수준에서 비교하면 다음과 같이 정리할 수 있다.

중요한 점은 불순물 자체가 전류를 직접 만드는 것이 아니라, 불순물 첨가가 규소 격자 안에서 이동 가능한 전하 운반자의 수를 바꾼다는 데 있다. 즉 전도성 변화의 본질은 ‘무엇을 넣었는가’보다 ‘그 결과 자유 전자와 정공이 얼마나 생겼는가’에 있다. 이러한 개념 정리는 다음 섹션에서 화학공학의 소재 설계 관점으로 확장되며, 이어지는 심화 탐구에서는 N형과 P형의 차이가 실제 소자 활용에 어떻게 연결되는지 분석하는 기반이 된다.

섹션 1에서 제기한 문제의식과 섹션 2의 교과 개념을 연결해 보면, 규소의 전도성은 단순히 ‘규소라는 물질의 고정된 성질’이 아니라 조성과 구조를 조절해 설계할 수 있는 성질임을 알 수 있다. 화학공학에서는 물질의 성분비, 미세구조, 제조 공정을 변화시켜 원하는 기능을 얻는다. 규소에 3가 또는 5가 원소를 매우 소량 첨가해 전기적 성질을 바꾸는 도핑은 이러한 소재 설계의 대표적 사례라고 볼 수 있다. 즉 반도체는 화학 결합과 조성 제어가 실제 산업 기술로 연결되는 교과 내용의 확장판이다.

특히 같은 규소라도 어떤 원소를 넣는지에 따라 주된 전하 운반자 종류가 달라진다는 점은 화학공학적 관점에서 매우 중요하다. 5가 원소를 넣으면 전자 중심 전도가 커지고, 3가 원소를 넣으면 정공 중심 전도가 커진다. 이는 단순한 명칭 구분이 아니라, 재료 내부에서 어떤 전하가 얼마나 이동할 수 있는지를 설계하는 일에 해당한다. 다시 말해 조성 제어가 곧 기능 제어이며, 반도체 성능은 물질의 화학적 구성과 전하 이동 특성의 정밀한 조절 위에서 결정된다.

실제 산업에서는 교과서처럼 N형과 P형을 구분하는 수준을 넘어서, 전하 운반자의 종류·농도·분포를 조절해 소자의 반응 속도, 소비 전력, 신호 증폭 특성을 최적화한다. 예를 들어 최근 반도체 기술은 빠른 연산과 함께 소형화·저전력화가 핵심 과제로 제시되는데, 이는 필요한 위치에서만 전류가 흐르도록 전하 이동 경로를 설계해야 가능하다. 또한 실리콘 기반 태양전지에서도 접촉층과 전하 이동 경로를 정밀하게 설계해 효율을 높이는 연구가 이루어지고 있어, 도핑과 접합 설계는 단순 기초 개념이 아니라 실제 첨단 소재 공학의 핵심 원리로 이어진다^[4].

이 과정에서 오히려 교과 설명의 한계도 보였다. 교과서는 ‘불순물을 넣으면 전도성이 변한다’는 결과 중심 설명을 제공하지만, 어떤 불순물이 어떤 전하 운반자를 만들고, 그것이 왜 소자 활용 차이로 이어지는지는 충분히 드러나지 않는다. 따라서 이번 탐구의 연구 갭은 ‘도핑 종류에 따라 형성되는 전하 운반자의 차이가 실제 반도체 소자의 동작 원리와 어떻게 연결되는가’로 설정할 수 있다. 이는 화학공학 진로에서 중요한 소재 조성-구조-성능의 관계를 반도체 사례로 구체화하는 작업이며, 다음 섹션의 심화 탐구에서 N형과 P형 반도체를 비교하는 직접적인 분석 틀로 이어진다.
