평소 스마트폰이나 무선이어폰을 충전 패드 위에 올려둘 때, 같은 충전기인데도 위치가 조금만 어긋나면 충전이 느려지거나 기기가 더 뜨거워지는 경우를 자주 보았다. 처음에는 단순히 접촉이 불안정해서 생기는 문제라고 생각했지만, 유선 충전과 달리 무선충전은 금속 단자가 직접 맞닿지 않아도 에너지가 전달된다는 점에서 원인이 다를 것이라고 판단했다. 일상에서 반복적으로 관찰한 이 차이가 물리 수업에서 배운 내용으로 설명될 수 있는지 확인해 보고자 탐구를 시작했다.

물리학에서 배운 전자기 유도는 코일을 지나는 자기선속이 변할 때 전압이 유도되는 현상이다. 무선충전도 송신 코일에서 만든 자기장이 수신 코일에 전달되어 전기에너지로 바뀌는 방식이므로, 결국 충전 속도 차이는 두 코일 사이의 자기선속 변화와 관련될 가능성이 크다. 특히 코일의 위치가 달라지면 자기장이 통과하는 범위와 방향이 달라질 수 있으므로, 단순한 기계적 위치 변화가 실제로는 유도 전압의 차이로 이어진다고 보았다.^[6]

처음 세운 가설은 코일 사이의 거리가 충전 효율을 결정하는 가장 큰 변수라는 것이었다. 패드와 기기 사이가 가까울수록 자기장이 더 강하게 전달될 것이라고 예상했기 때문이다. 그러나 실제 사용 경험을 떠올려 보면, 높이는 비슷해도 중심이 살짝 벗어나면 충전 속도가 눈에 띄게 달라지는 경우가 있었다. 또 기기를 비스듬히 올려두었을 때 발열이 증가하는 경우도 있어, 중심 어긋남과 각도 변화 역시 함께 고려해야 한다는 의문이 생겼다.

이에 따라 탐구 질문을 “송신 코일과 수신 코일의 정렬 오차가 커질수록 유도 전압과 충전 효율은 어떻게 변하는가”로 구체화하였다. 여기서 정렬 오차는 중심 어긋남 거리(mm), 코일 간 거리(mm), 코일 면의 각도(°)로 나누어 생각할 수 있다. 고2 수준에서 직접 고가 장비를 사용한 실험은 어렵기 때문에, 교과서 개념을 바탕으로 관계식을 해석하고, 공개된 문헌 자료와 조건별 비교 분석을 결합하는 방식으로 탐구를 설계하였다. 즉, 일상적 관찰에서 출발한 질문을 교과 개념으로 연결하고, 다시 실제 기술의 성능 문제로 확장하는 흐름을 만들고자 했다.

1번에서 설정한 질문을 해석하기 위해서는 먼저 전자기 유도의 기본 원리를 분명히 해야 한다. 교과서에서 전자기 유도는 코일을 지나는 자기선속이 시간에 따라 변할 때 유도 전압이 생기는 현상으로 설명된다. 무선충전 역시 송신 코일의 교류 전류가 시간에 따라 변하는 자기장을 만들고, 이 자기장이 수신 코일을 통과하면서 전압을 유도하는 과정이므로, 핵심은 ‘얼마나 많은 자기선속이 효과적으로 연결되는가’에 있다.^[6]

이 관계는 패러데이 법칙으로 정리할 수 있다.

$$\mathcal{E}=-N\frac{d\Phi_B}{dt}$$

여기서 $\mathcal{E}$는 유도 전압(V), $N$은 코일의 권선 수, $\Phi_B$는 자기선속(Wb)이다. 또 자기선속은 다음과 같이 표현할 수 있다.

$$\Phi_B=BA\cos\theta$$

$B$는 자기장 세기(T), $A$는 코일 면적($m^2$), $\theta$는 자기장 방향과 코일 면의 법선 사이의 각도이다. 이 식으로 보면 자기장 세기, 코일 면적, 방향이 달라질 때 자기선속이 변하고, 결국 유도 전압도 달라진다는 점이 분명해진다.

따라서 코일 간 거리가 멀어지면 일반적으로 수신 코일 위치에서의 자기장 세기 $B$가 작아져 유도 전압이 감소할 수 있다. 중심이 어긋나면 송신 코일의 자기장이 수신 코일 전체를 고르게 통과하지 못해 실질적인 자기선속 결합이 약해진다. 또한 코일이 기울어져 각도 $\theta$가 커지면 $\cos\theta$ 값이 작아져 유효 자기선속이 감소한다. 즉 1번에서 제기한 거리, 중심 정렬, 각도는 모두 서로 다른 방식으로 $\Phi_B$를 바꾸는 변수이며, 무선충전 효율 변화의 교과 개념적 근거가 된다.

권선 수 $N$의 의미도 중요하다. 같은 자기선속 변화라도 권선 수가 많으면 더 큰 유도 전압을 얻을 수 있으므로, 코일 설계는 단순한 도선 감기가 아니라 성능을 좌우하는 공학적 선택이 된다. 결국 무선충전의 효율은 송신 코일에서 만든 자기선속이 수신 코일에 얼마나 잘 연결되느냐에 달려 있으며, 이후 섹션에서는 이 개념을 기준으로 정렬 오차와 효율 변화를 해석하고자 한다. 다시 말해, 이후의 분석은 단순한 위치 비교가 아니라 자기선속 변화 → 유도 전압 변화 → 에너지 전달 효율 변화라는 연쇄로 읽어야 한다.

2번에서 정리한 패러데이 법칙과 자기선속 개념은 교과서 속 이론에 그치지 않고, 전기·전자공학에서 실제 무선전력전송 시스템을 설계하는 핵심 기준이 된다. 공학에서는 단순히 ‘유도 전압이 생긴다’는 사실보다, 코일 사이에서 자기선속 결합을 얼마나 안정적으로 유지할 수 있는지가 더 중요하다. 즉 같은 원리를 사용하더라도 실제 기기에서는 코일의 모양, 배치, 권선 수, 구동 주파수, 보상 회로까지 함께 고려해야 하며, 이 점이 물리 개념이 공학 문제로 확장되는 지점이라고 이해했다.^[1][6]

특히 코일 정렬 상태가 나빠지면 수신 코일에 연결되는 자기선속이 감소하고, 결과적으로 전달 전력도 줄어든다. 이를 회로 관점에서 보면 송신부에서 만든 에너지가 수신부에 충분히 넘어가지 못하고 손실로 바뀌는 비율이 커지는 것이다. 따라서 전기·전자공학에서는 정렬 오차가 생겨도 효율을 일정 수준 이상 유지하는 코일 구조와 제어 방식을 설계하는 일이 중요한 과제가 된다. 이는 1번에서 제기한 일상적 의문이 실제 산업 현장에서는 ‘성능 안정성 문제’로 다뤄진다는 뜻이기도 하다.

기기 종류에 따라 요구 조건도 달라진다. 스마트폰이나 무선이어폰은 크기가 작아 사용자가 올려놓는 위치 오차가 비교적 작지만, 충전 패드 위에서 중심이 조금만 벗어나도 성능 차이가 나타날 수 있다. 반면 웨어러블 기기나 드론은 사용 중 위치 변화가 더 잦아 정렬 오차 허용 범위가 넓은 설계가 중요하다. 전기차는 코일 크기와 전달 전력이 훨씬 크기 때문에, 주차 위치 오차가 곧바로 충전 효율과 안전성 문제로 연결된다. 같은 전자기 유도 원리라도 사용 환경에 따라 최적의 설계 목표가 달라지는 것이다.

이 과정은 내가 관심 있는 전기·전자공학 진로와도 직접 연결된다. 무선충전 시스템 하나를 구현하려면 전력전자, 전자기장 해석, 회로 보상, 제어 기술이 함께 작동해야 한다. 즉 물리 시간에 배운 자기선속과 유도 전압이 실제로는 시스템 전체 설계의 출발점이 된다. 그래서 이번 탐구를 통해 교과 개념을 단순 암기가 아니라, 미래에 다루고 싶은 공학 문제를 이해하는 언어로 받아들이게 되었다.

1번의 탐구 질문과 2번의 교과 개념, 3번의 공학적 연결을 바탕으로 분석 변인을 중심 어긋남 거리, 코일 간 거리, 코일 각도 변화의 세 가지로 나누어 비교하였다. 핵심 해석 기준은 패러데이 법칙의 $\mathcal{E}=-N\frac{d\Phi_B}{dt}$와 자기선속 식 $\Phi_B=BA\cos\theta$이다. 즉 정렬 오차가 커질수록 $\Phi_B$가 감소하고, 그 결과 유도 전압과 전달 전력이 함께 줄어드는지를 살펴보는 구조로 탐구를 전개했다. 실제 실험 장비가 제한되므로 아래 수치는 문헌의 경향을 바탕으로 한 가상의 측정값 예시이며, 변수 변화에 따른 추세를 정리하기 위한 분석 모델로 사용하였다.^[1][2][3][6]

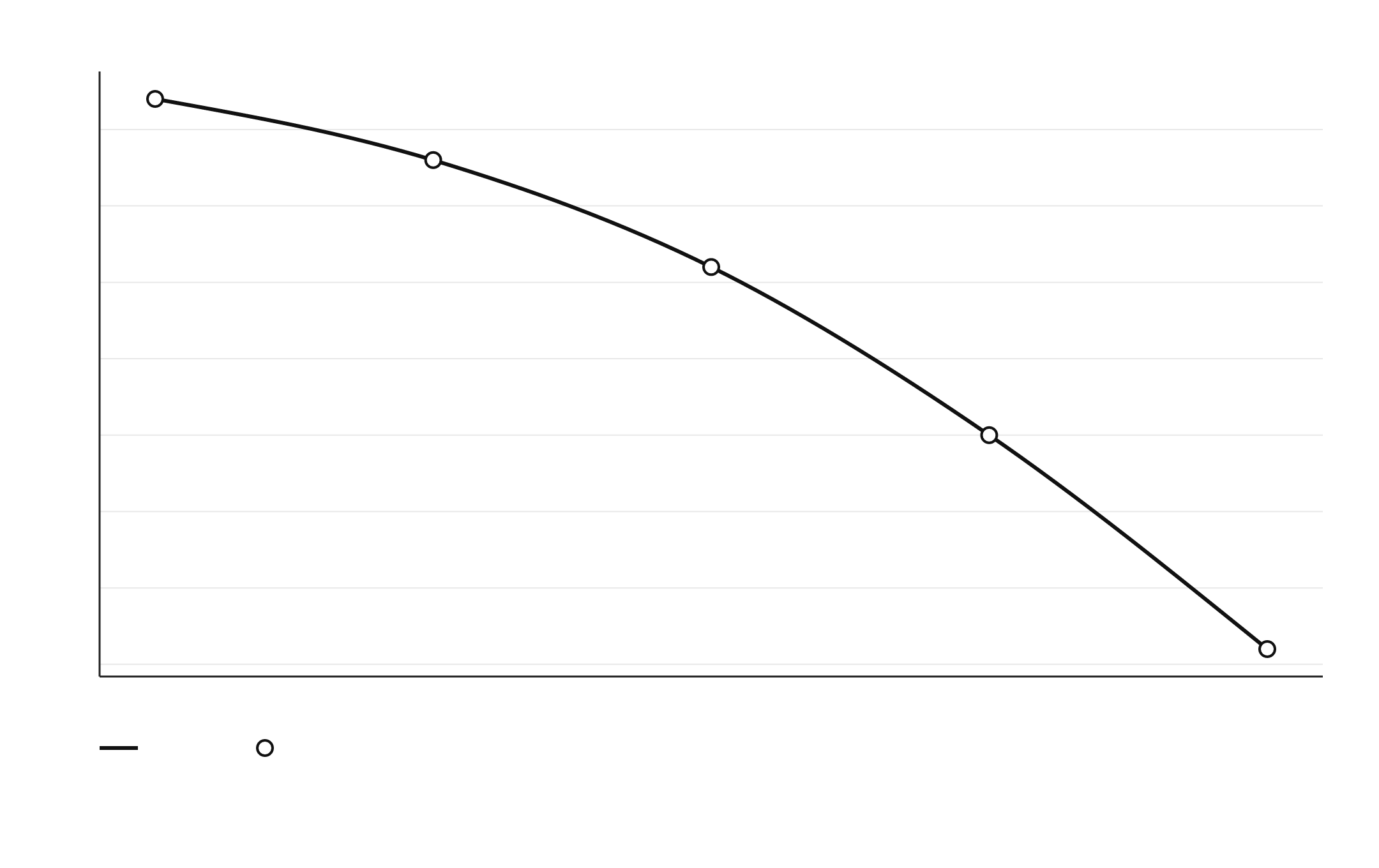

먼저 중심 어긋남이 커질수록 효율이 가장 빠르게 감소할 것으로 예측하였다. 코일 사이 높이가 같더라도 중심이 벗어나면 송신 코일의 자기장 중심부가 수신 코일과 겹치는 면적이 줄어들기 때문이다. 이를 효율(%)의 예시 값으로 정리하면 다음과 같다.

이 표는 중심 어긋남이 10 mm를 넘는 구간부터 효율 감소가 더 가파르게 나타날 수 있음을 보여 준다. 즉 거리보다도 ‘코일이 서로 얼마나 겹쳐 보이는가’가 중요하다는 해석이 가능하다.

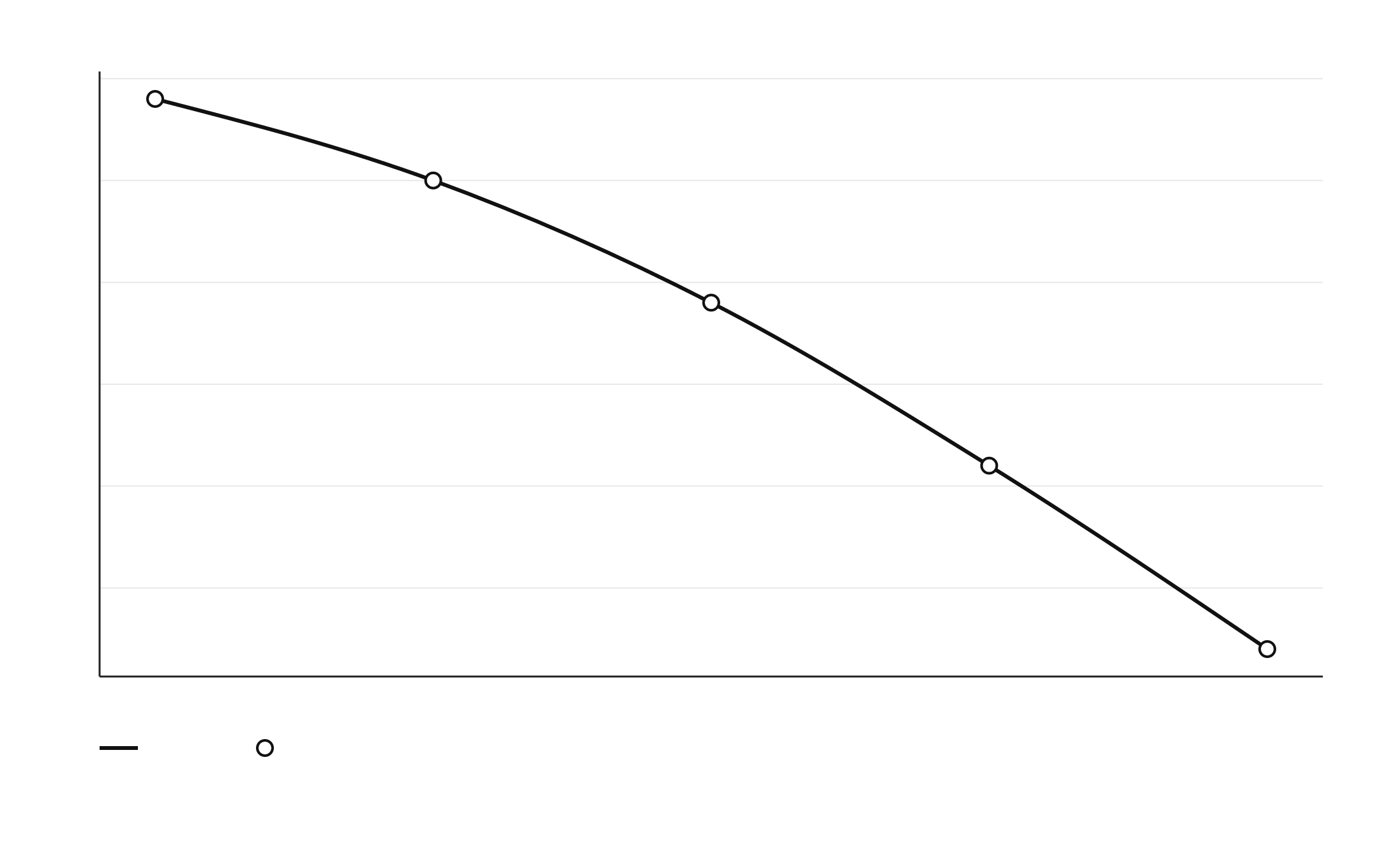

다음으로 코일 간 거리 증가의 영향을 보면, 자기장 세기 $B$ 자체가 약해지므로 효율 저하가 나타난다. 다만 중심이 정확히 맞는 조건에서는 중심 어긋남만큼 급격하지 않을 수 있다.

또한 각도 변화는 $\cos\theta$에 직접 연결되므로, 코일이 기울수록 유효 면적이 감소한다. 각도만 단독으로 바꾼 경우의 예시 추세는 다음과 같이 정리할 수 있다.

세 변인을 비교하면, 거리 증가와 각도 변화도 효율을 낮추지만 중심 어긋남은 자기장 결합 영역을 직접 줄인다는 점에서 실제 성능 저하의 주요 원인이 될 가능성이 크다. 특히 복합 조건에서는 손실이 더 커질 수 있다.

이 비교에서 보듯이 한 변수만 볼 때보다 여러 오차가 동시에 존재할 때 효율 저하가 더 크게 나타난다. 이는 실제 무선충전 시스템에서 정렬 오차가 주요 성능 저하 원인으로 다뤄지고, 이를 완화하기 위한 코일 구조 개선과 제어 기술이 연구되는 이유와도 연결된다.^[1][2][3] 따라서 무선충전 효율은 단순히 ‘가까우면 좋다’는 수준이 아니라, 거리·중심 정렬·각도에 따라 자기선속 결합이 어떻게 달라지는가를 함께 봐야 정확히 해석할 수 있다고 판단했다.
