물리 수업에서 다리나 기중기 그림을 보며 처음에는 '버티는 힘이 충분하면 안전하다'고 단순하게 생각했다. 그러나 같은 무게를 들어도 끝부분으로 갈수록 더 위험해 보이는 장면을 떠올리면서, 무게가 같아도 왜 위치에 따라 불안정성이 급격히 커지는가라는 질문이 생겼다. 특히 카메라 기중기처럼 긴 팔 끝에 장비를 매달고 반대쪽에 추를 두는 구조는, 단순히 무게를 지탱하는 것이 아니라 회전축을 기준으로 여러 힘이 서로 다른 효과를 낸다는 점에서 교과 개념과 직접 연결된다고 보았다.

이때 핵심은 크레인 붐이 단순한 막대가 아니라 회전축을 중심으로 돌림힘이 누적되는 구조라는 점이다. 하중의 크기만 같아도 회전축에서의 거리가 멀어지면 회전시키려는 효과가 커질 수 있다. 따라서 안전성 판단의 핵심 변수는 총무게 하나가 아니라, 하중이 어디에 작용하는지와 그 거리가 얼마인지라고 판단했다. 이는 교과서의 '평형'이 정지 여부만 설명하는 개념이 아니라, 실제 구조물의 위험도를 읽는 기준이 될 수 있음을 보여 준다.

탐구 대상을 고등학생 수준에서 다루기 위해 실제 유압 장치나 재료 변형 전체를 다루기보다, 소형 크레인을 단순 보-붐 모델로 바꾸어 해석하기로 했다. 구체적으로는 붐 길이 $L$(m), 하중 작용점 거리 $x$(m), 받침점 사이 거리 $d$(m)를 주요 변수로 두고, 붐의 각도와 재료는 일정하다고 가정하였다. 또한 뒤쪽 평형추는 질량 $m_c$(kg)와 축에서의 거리 $x_c$(m)로 나타내어 비교하기로 했다.

탐구의 목적은 힘의 평형과 돌림힘의 평형을 이용해 지지점의 반력과 전도 위험이 어떻게 바뀌는지 해석하고, 어떤 하중 배치가 더 안전한지 판단하는 데 있다. 즉 '얼마나 무거운가'보다 '어디에 놓였는가'와 '어떻게 지지되는가'를 함께 보는 관점을 세우는 것이 이번 탐구의 출발점이다. 이후 섹션에서는 이 질문을 바탕으로 교과의 평형 조건을 정리하고, 이를 크레인 붐 구조에 적용해 하중 배치의 최적 조건을 비교하고자 한다.

앞선 섹션에서 제기한 '같은 무게라도 위치에 따라 왜 위험이 달라지는가'라는 질문에 답하려면, 먼저 교과의 힘의 평형과 돌림힘의 평형을 구조물 해석의 언어로 다시 읽어야 한다. 정지한 구조물은 수직·수평 방향에서 알짜힘이 0이어야 하므로, 지지점이 떠받치는 힘인 반력을 계산할 수 있다. 크레인이나 다리처럼 주로 수직 하중이 문제인 경우에는 특히 수직 방향 평형이 출발점이 된다.

수직 방향 힘의 평형은 다음과 같이 쓸 수 있다.

$$\sum F_y = 0$$

예를 들어 왼쪽과 오른쪽 받침점 반력을 각각 $R_A$, $R_B$(N), 붐 자중을 $W_b$(N), 매단 하중을 $W_l$(N), 평형추를 $W_c$(N)라고 하면,

$$R_A + R_B = W_b + W_l + W_c$$

가 된다. 이 식만 보면 전체를 버티는 힘의 합만 맞추면 정지할 것처럼 보이지만, 실제 안정성은 이것만으로 판단할 수 없다. 앞의 질문이 중요해지는 이유도 바로 여기 있다.

구조물이 기울어지지 않으려면 회전축 기준의 토크 합도 0이어야 한다. 즉,

$$\sum \tau = 0, \qquad \tau = F r$$

이다. 여기서 $F$(N)는 힘, $r$(m)은 회전축에서 힘의 작용선까지의 거리이다. 같은 하중 $W_l$이라도 거리 $x$가 0.20 m에서 0.60 m로 3배가 되면 토크 $\tau = W_l x$도 3배가 된다. 그래서 다리 위 자동차의 위치에 따라 양쪽 기둥이 받는 힘이 달라지고, 카메라 기중기에서는 카메라 쪽 긴 팔과 반대쪽 짧은 팔의 추가 서로 균형을 맞추게 된다. 교과서의 건축 구조물·기중기 사례는 무게의 합보다 작용점과 거리가 더 중요하다는 점을 보여 준다.^[1]

이 개념을 소형 크레인 붐에 적용하면, 붐 자중은 보통 붐의 중심 부근에서 아래로 작용하고, 매달린 하중은 붐 끝 또는 지정한 위치에서 아래로 작용하며, 후방 평형추는 회전축 반대편에서 반대 방향 토크를 만든다. 따라서 크레인의 안전성은 단순히 '몇 kg을 드는가'가 아니라 붐 자중, 하중 위치, 받침점 반력, 평형추 배치를 한 틀에서 함께 해석해야 읽을 수 있다. 이 해석 틀은 다음 섹션에서 기계공학의 설계 계산으로 이어지고, 이후 심화 탐구에서는 실제 변수 값을 두어 조건별 차이를 비교하는 기준이 된다.

1, 2섹션에서 정리한 것처럼 크레인 안정성은 단순히 무게를 버티는 문제가 아니라, 하중의 위치와 회전축 기준 토크를 함께 계산하는 문제이다. 이 점은 기계공학에서 매우 직접적으로 중요하다. 크레인, 굴착기, 로봇팔의 붐 구조는 모두 먼저 정적 평형을 검토한 뒤에 부재 크기, 축의 강도, 구동 장치의 용량을 정한다. 즉 교과에서 배운 평형 조건은 시험 문제 풀이용 식이 아니라, '어디에 얼마의 하중을 둘 수 있는가'를 판단하는 설계의 첫 언어라고 볼 수 있다.

예를 들어 회전축 기준으로 허용 가능한 최대 토크를 $\tau_{max}$(N·m)라고 하면, 하중 $W_l$(N)을 거리 $x$(m)에 둘 때 기본 조건은

$$W_l x + W_b x_b \leq W_c x_c + \tau_{allow}$$

처럼 읽을 수 있다. 여기서 $x_b$(m)는 붐 자중의 작용점 거리, $x_c$(m)는 평형추 거리이다. 실제 설계에서는 여기에 안전율을 적용해 허용 범위를 더 보수적으로 잡는다. 즉 같은 하중이라도 $x$가 커지면 허용 범위가 빠르게 줄어들기 때문에, 설계자는 단순 중량표만 보는 것이 아니라 하중의 배치와 지지 조건을 함께 검토해야 한다.^[4]

또한 정적 평형 계산은 끝이 아니라 다음 해석의 출발점이다. 실제 붐은 하중을 받으면 휘고, 움직이는 동안에는 흔들림도 생긴다. 그러나 변형이나 제어를 논하기 전에 먼저 현재 배치가 정지 상태에서라도 평형을 만족하는지를 확인해야 한다. 정적 하중과 동적 하중에서 붐 변형이 달라진다는 연구도, 결국 기준이 되는 초기 하중 배치를 먼저 설정한 뒤 비교한다는 점에서 이 순서를 뒷받침한다.^[1]

기계공학 진로를 생각하는 입장에서 이번 주제는 의미가 컸다. 이전에는 물리 공식을 문제집의 정답을 구하는 도구로 보았다면, 이번에는 같은 식이 설계자가 내리는 판단의 기준이 될 수 있음을 확인했다. 특히 '하중이 크다'보다 '하중이 얼마나 멀리 작용하는가', '받침점이 어떤 반력을 받는가'를 함께 해석하는 과정에서, 물리 개념을 실제 구조 설계의 의사결정 언어로 읽는 태도가 중요하다고 느꼈다. 이러한 관점은 다음 심화 탐구에서 붐 길이와 하중 위치를 바꾸며 최적 배치를 비교하는 분석으로 자연스럽게 이어진다.

앞선 2섹션의 평형식과 3섹션의 설계 관점을 바탕으로, 소형 크레인을 하나의 단순 보-붐 모델로 두고 조건별 차이를 비교하였다. 회전축을 원점으로 잡고, 전방 하중은 오른쪽, 후방 평형추는 왼쪽에 있다고 가정했다. 비교를 위해 붐 자중은 $W_b=19.6\,\text{N}$(질량 2.0 kg), 자중 작용점은 붐 길이의 중앙, 하중은 $W_l=29.4\,\text{N}$(질량 3.0 kg), 후방 평형추는 $W_c=39.2\,\text{N}$(질량 4.0 kg), 평형추 거리 $x_c=0.20\,\text{m}$로 두었다. 전도 위험은 전방 토크와 후방 토크의 비

$$K=\frac{W_l x + W_b(L/2)}{W_c x_c}$$

로 비교했고, $K>1$이면 전방으로 기울 가능성이 큰 조건으로 해석했다. 여기서 $L$(m)은 붐 길이, $x$(m)은 하중 위치이다.

먼저 같은 하중이라도 하중 위치 $x$가 멀어질수록 토크가 선형적으로 증가하는지 확인했다. 붐 길이 $L=0.80\,\text{m}$일 때 계산하면 다음과 같다.

표에서 보듯 하중을 0.20 m에서 0.60 m로 옮기면 하중 자체는 같아도 전방 토크가 13.72 N·m에서 25.48 N·m로 커졌다. 이는 1섹션에서 제기한 '같은 무게인데 왜 더 위험해지는가'라는 질문에 대해, 거리 증가가 토크 증가로 직접 이어지기 때문이라고 설명해 준다.

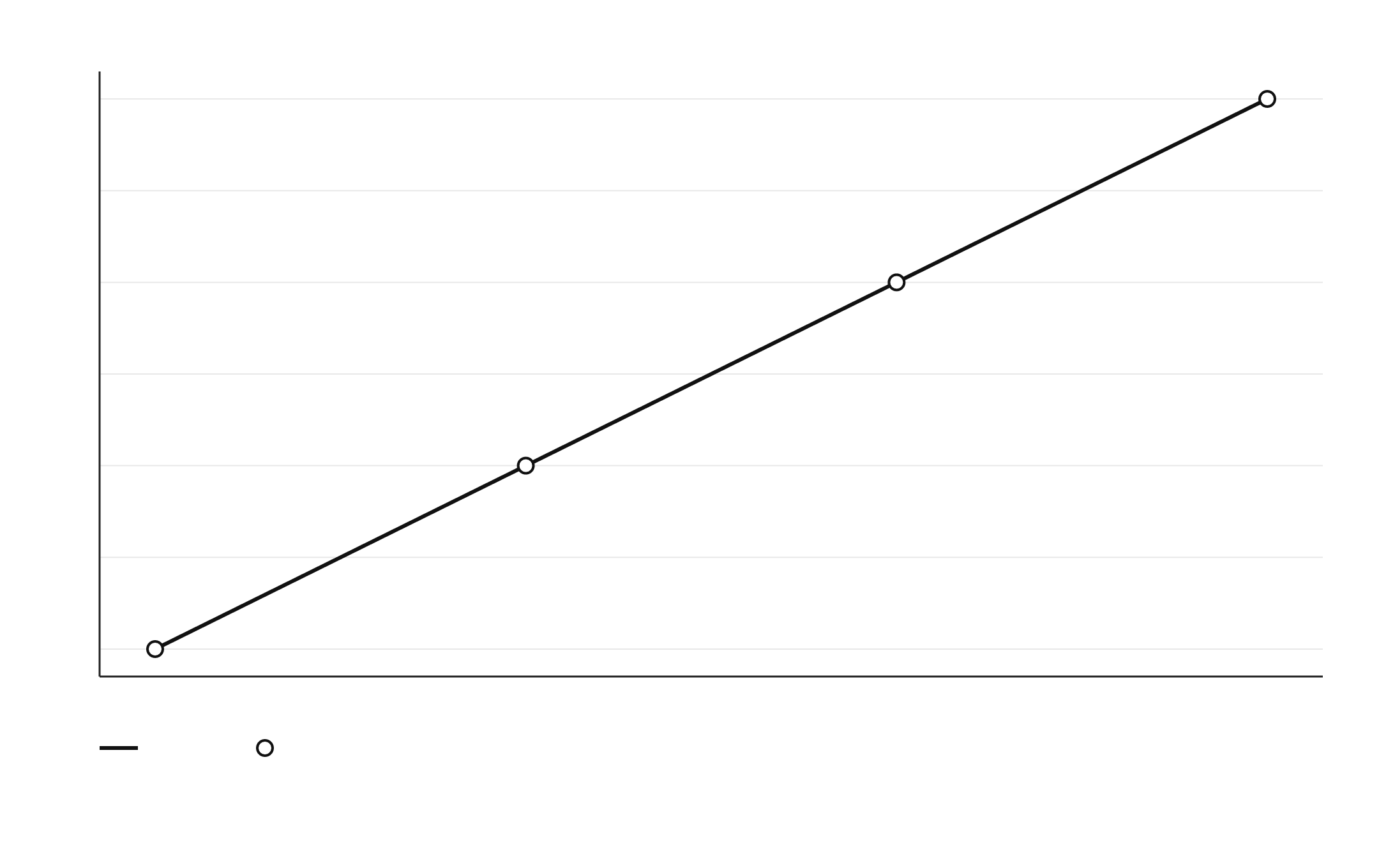

다음으로 붐 길이 $L$을 바꾸면 자중 효과까지 합쳐져 위험이 어떻게 달라지는지 비교했다. 하중 위치는 붐 끝 $x=L$로 두었다.

붐 길이가 길어질수록 하중 거리뿐 아니라 붐 자중의 작용점도 멀어져 전방 토크가 함께 증가했다. 따라서 실제 구조 해석에서는 자중을 무시하면 위험을 과소평가할 수 있다. 같은 조건에서 자중을 무시하면 $L=0.80\,\text{m}, x=0.60\,\text{m}$일 때 전방 토크는 17.64 N·m로 계산되지만, 자중을 포함하면 25.48 N·m가 되어 차이가 7.84 N·m 발생한다. 이는 후방 평형추 하나 분량의 토크와 같은 크기이므로 무시하기 어렵다.

마지막으로 '앞쪽 하중을 줄이는 것'과 '뒤쪽 질량-거리 조합을 조정하는 것' 중 어느 쪽이 더 효과적인지도 비교했다. $L=0.80\,\text{m}, x=0.40\,\text{m}$ 조건에서 전방 토크는 19.60 N·m이다. 이를 낮추는 방법을 정리하면 다음과 같다.

이 비교를 통해 최적 배치는 단순히 수치 하나를 최소화하는 것이 아니라, 전도 위험 감소, 받침점 반력의 과도한 증가 방지, 구조적으로 실현 가능한 배치를 함께 만족해야 한다고 판단했다. 즉 가장 우선적인 방법은 가능한 범위에서 하중을 회전축에 가깝게 두는 것이고, 그다음 보완책으로는 뒤쪽 질량을 무작정 늘리기보다 평형추의 거리를 조정해 같은 토크를 더 효율적으로 만드는 방식이 유리하다. 이는 평형 개념이 단순 계산을 넘어 실제 설계 판단으로 확장된다는 점을 보여 준다.^[1][2]
